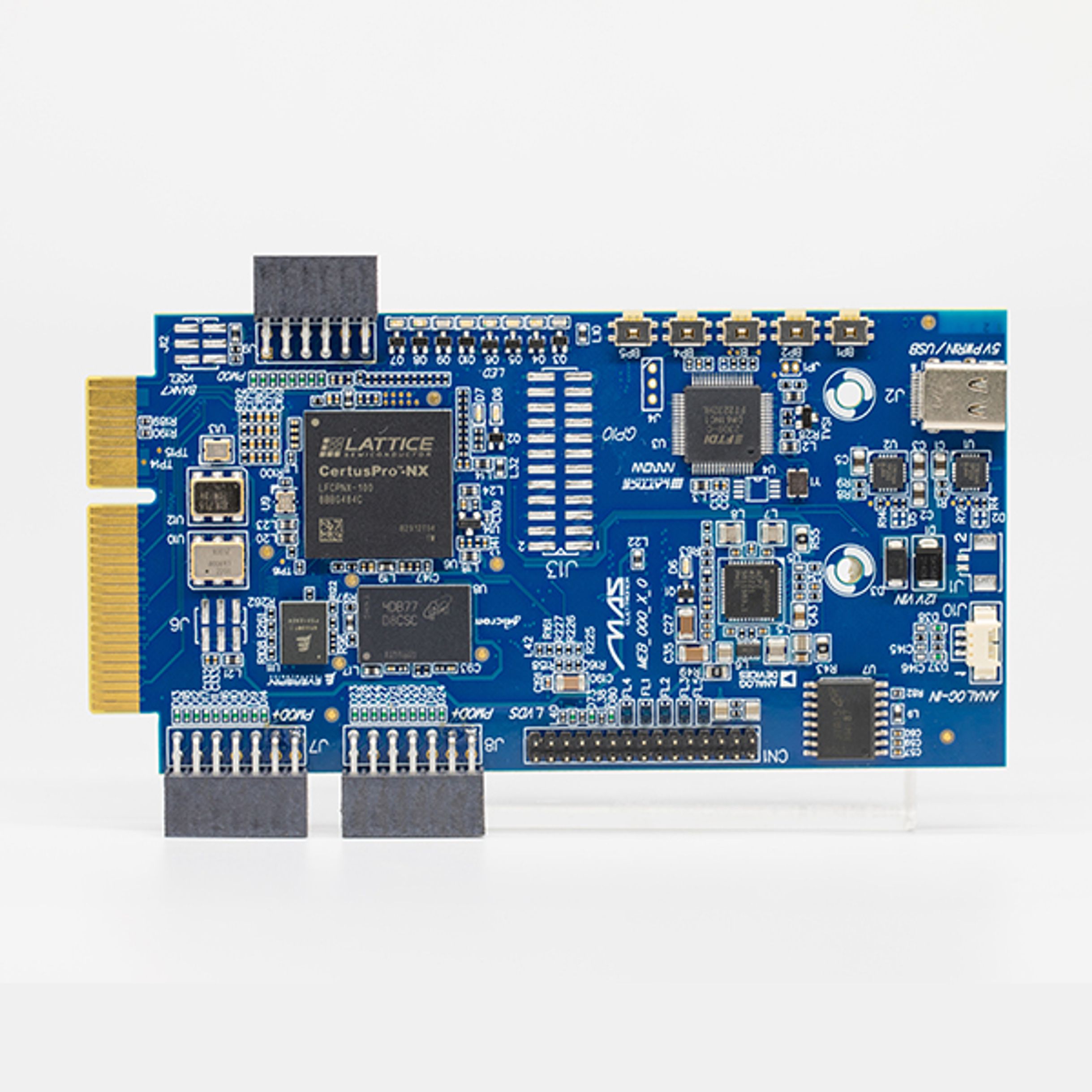

CertusPro™-NXEducational boardSBC
Lattice CertusPro-NX
MAS Elettronica è orgogliosa di presentare MAS EDUCATIONAL BOARD CertusPro™-NX, il nuovo prodotto dedicato a CertusPro™ NX di Lattice e sviluppato in collaborazione con Arrow eletronics. Il prodotto è pensato per chi vuole costruire un POC (proof of concept) basato su questa tecnologia senza dover progettare una scheda dedicata, oppure chi ha bisogno di una soluzione pronta all’uso.
Le sue caratteristiche principali sono:
- FPGA CertusPro™ NX 100
- LPDDR4 x32
- Octal SPI 64Mbyte
- PCIe x4 Gen 3
- Connettori PMOD e PMOD+
- Interfaccie LVDS,DSI e CSI
- Connettore Cruvi per moduli dedicati
- Programmatore Lattice Onboard
- Alimentazione USBC e PCIe
CPU
CertusPro™-NX -100
MEMORIA
LPDDR4 X 32 512Mx32 (2Gbyte)
512Mbit sistem Quad spi flash
MEMORIA
RAM: 2 – 8 GB LPDDR4
eMMC: 8 – 128 GB
uSD: 1x uSD connector
CONNECTIVITY
OCTAL XSPI: Octal, Quad, Dual and Single SPI protocol 64Mbit fino a 200Mhz
PCIe: PCIex4 GEN3
LVDS: Connettore LVDS X4 per supportare display 5/7/10/15 inch incluso I2C per touch.
CSI/DSI: CSI e DSI X4 connettore 22 pon Raspberry compliant.
Connettori PMOD e PMOD+: Connettori PMOD e PMOD Plus
BOTTONI: 4 bottoni General Purpose; 1 bottone per reset
LED: 8 led General Purpose
GPIO: Connettore strip passo 2mm per 20 GPIO a 3,3V
Analog IN: 2x Analog in 1,2V
SOFTWARE
OS Linux e Yocto
SUPPORTO SOFTWARE
Linux kernel 5.15.xx YOCTO Kirkstone
SPECIFICHE MECCANICHE
Dimensioni: 119 x 60 mm
SUPPORTO ELETTRICHE
Alimentazione: 5VDC on USBC o 12V in PCIe o Connettore ausiliare
SPECIFICHE TEMPERATURA
-40 to +85°C
LONGEVITÀ
2045
